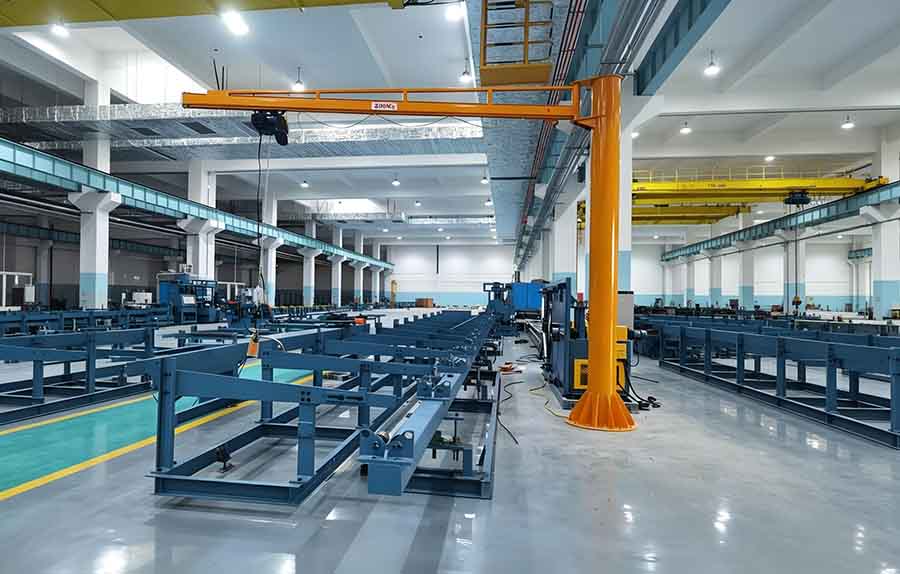

Zemin Pergel Vinç

Zemin pergel vinci, kolonu kendi taban plakası üzerinde duran ve tüm kaldırma yükünü özel bir beton temele aktaran, dönen bir konsol kaldırma sistemidir. Duvara- veya kirişe- monteli vinç kolunun aksine, yükün herhangi bir kısmını taşımak için mevcut bir bina elemanına bağlı değildir; Ağırlıklı bir kızak üzerindeki taşınabilir ünitenin aksine, hizmete alındıktan sonra hareket etmez. Bu ayrım - kolon ile döşeme arasında kalıcı, mühendislikle tasarlanmış bir bağlantıdır -, zemine monteli pergel vinci yapısal bir sınıf olarak tanımlayan şeydir ve kapasite, erişim ve vinç seçimi ile ilgili her türlü aşağı yöndeki kararı yönetir.





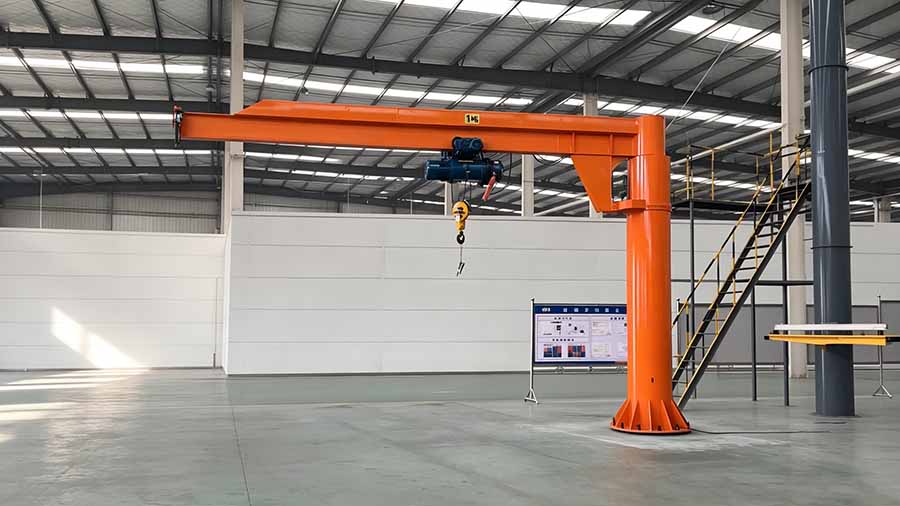

Zemine monteli bir pergel vinç, bir taban plakasına sabitlenmiş dikey bir kolondan, kolonun etrafında dönen yatay bir pergel kolundan ve kol boyunca hareket eden bir araba-vinç düzeneğinden oluşur. Kolon kaldırma yüklerini doğrudan taşımaz. Ana işlevi, kaldırma kolunu uygun çalışma yüksekliğinde tutmak ve kolun ürettiği bükülme momentini taban plakasına aktarmaktır. Yükler daha sonra temele üç şekilde dağıtılır: dikey basınç, yatay kesme ve devrilme momenti. Bu vinç, ortak bina yapıları yerine tamamen kendi temeline dayandığından, kaldırma noktasını mevcut sütun aralığı, kullanılabilir duvarlar veya çatı makasının yük taşıma kapasitesinde herhangi bir kısıtlama olmaksızın üretim ihtiyaçlarınıza göre yerleştirebilirsiniz.

Bu yapısal bağımsızlık, zemine monteli pergel vinçlerin neden takım tezgahı hücreleri, kaynak alanları, bakım istasyonları ve diğer çalışma alanları için yaygın olarak seçildiğini açıklamaktadır. Kaldırma konumu, en yakın yapısal desteğin mevcut olduğu yerle sınırlı olmak yerine, çalışma alanının hemen üzerinde düzenlenebilir.







Her zemin pergel vinci döşemeye aynı şekilde sabitlenmez. Üç montaj yaklaşımı kullanılır ve seçim hem kurulum sırasını hem de gelecekteki yer değiştirme seçeneklerini etkiler:

• Mevcut bir levhaya-taban plakasını sabitleyin.Kolon taban plakası delinir ve önceden dökülmüş, yükü-doğrulanmış beton zemine kimyasal veya mekanik ankraj cıvataları kullanılarak sabitlenir. Bu yöntem, yeterli mevcut döşemeye sahip tesislere uygundur ve kurulum için en hızlı yoldur.
• -Temelin içine-gömülü taban plakası.Taban plakası veya ona bağlanan ankraj kafesi, dökmeden önce taze betonun içine yerleştirilir, böylece bağlantı, yüzey sabitlemesi yerine temelin ayrılmaz bir parçası haline gelir. Bu yaklaşım genellikle daha yüksek kapasite veya daha uzun erişim yapılandırmaları için seçilir; burada ankrajın dışarı çekilmesi ve kayma direncinin en üst düzeye çıkarılması gerekir.
• Kovan-ekleme montajı.Temelin içine çelik bir manşon dökülür ve kolon yerleştirilir, takozlar veya şimlerle dengelenir ve yerine kaynak yapılır veya harçla doldurulur. Bu yöntem, kolonu ilk beton dökümünden ayırır, bu da hizalama düzeltmesini basitleştirir ve vincin daha sonra yeni bir taban plakası konumuna taşınması gerektiğinde kolonun çıkarılmasına ve sıfırlanmasına olanak tanır.

Doğru yöntem, mevcut zeminin durumuna, proje programına, nominal yük durumuna ve yalnızca maliyete değil, gelecekteki yer değiştirmenin gerçekçi bir gereklilik olup olmadığına - bağlıdır.





Zemine monteli her pergel vinç, temeline üç farklı reaksiyon iletir ve üçünün de ayrı ayrı değil, birlikte kontrol edilmesi gerekir:

Reaksiyon	Kaynak	Temel Gereksinimi
Dikey yük	Nominal yük artı vinç kolu, araba ve vincin kendi ağırlığı-	Taban plakasının altında yeterli taşıma kapasitesi ve döşeme kalınlığı
Yatay kesme	Döndürme ivmesi, araba hareketi ve her türlü yan yükleme	Yanal direnç için boyutlandırılmış ankraj cıvataları veya gömülü manşon
Devrilme anı	Yük ağırlığının çalışma yarıçapındaki erişimle çarpımı	Taban plakası boyutu, ankraj aralığı ve devrilmeye karşı yeterli takviye

Devrilme momenti uzanmayla doğrudan artar; bu nedenle aynı nominal yükte daha uzun bir kaldırma kolu kolu her zaman daha büyük bir taban plakası ayak izi, daha derin takviye veya daha kısa olana göre daha ağır bir temel kütlesi gerektirir. Bir kapasite-sosyal yardım kombinasyonu için tasarlanmış bir temelin, yeniden doğrulama yapılmadan bir başkası için yeterli olduğu-varsayılamaz.





Parametre	Bu Vinç Sınıfına İlişkin Tipik Seri
Nominal kapasite	125 kg'dan 5.000 kg'a
Sosyal Yardım	2 m ila 10 m, daha yüksek-kapasite katmanları için daha alçak
Dönme açısı	360 dereceye kadar veya saha engellerinin gerektirdiği sınırlı bir sektör
Pergel profili	Alçak-tavan boşluğu I-kiriş veya kutu-bölümlü kol
Çevirme tahriki	Standart olarak manuel, daha yüksek-frekanslı işler için elektrikli çevirme özelliği mevcuttur
Tramvay yolculuğu	Hızla tekrarlanan konumlandırma için manuel veya elektrikli
Taban plakası montajı	Saha durumuna göre ankraj-cıvata, döküm-gömülü veya manşonlu-ek parça

Kapasite ve erişim, herhangi bir dirsekli kolda ters orantılıdır: yukarıdaki rakamlar, aynı anda mevcut olan bir kombinasyon değil, ürün sınıfının dış sınırlarını tanımlamaktadır. Tam yük-yarıçap eşleştirmesi, taban plakası boyutları ve ankraj spesifikasyonu, sipariş tamamlanmadan önce gerçek saha temeline göre onaylanmalıdır.





Kaldırma kolu kolu, sabit bir kaldırma cihazı yerine kaldırma ünitesi için bir ray görevi görür. Zemine monteli pergel vinç, vinç yapısından bağımsız olarak seçilir ve nominal kapasiteye, gerekli kaldırma hızına, görev sınıflandırmasına ve kontrol yöntemine göre eşleştirilir:

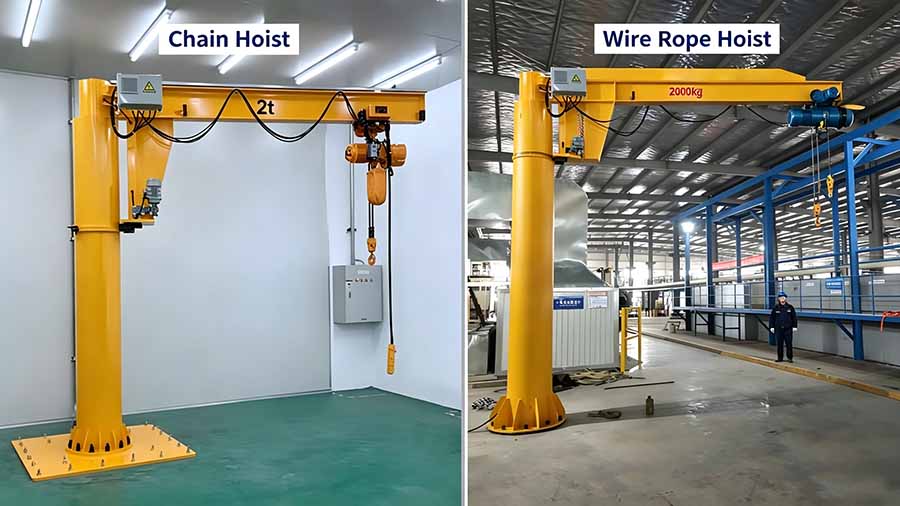

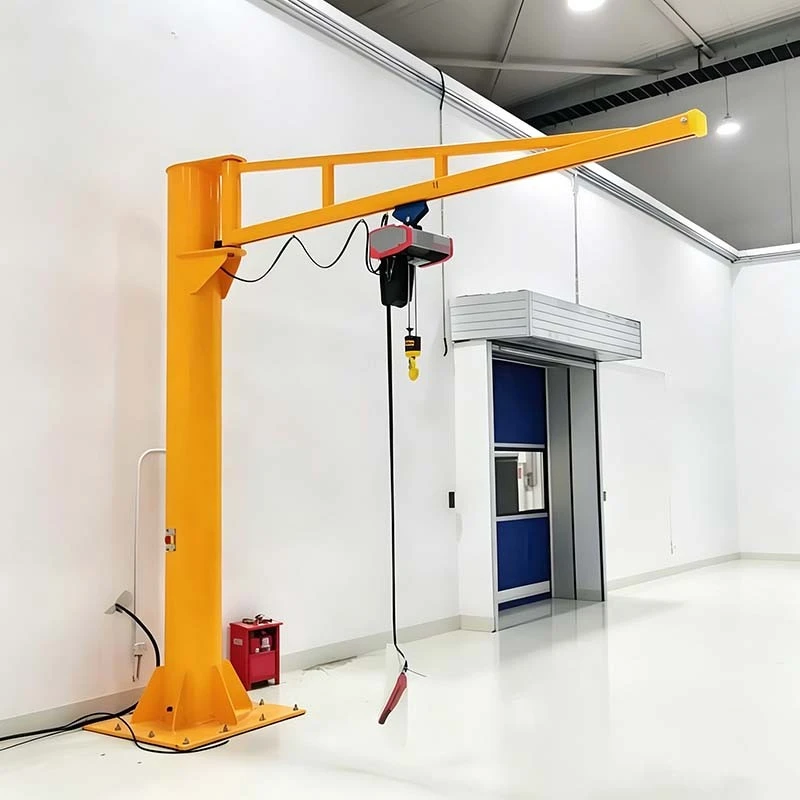

• Elektrikli zincirli vinçTekrarlanan, orta-görevli kaldırma işlemleri için asılı veya radyo kontrollü - standart seçim.

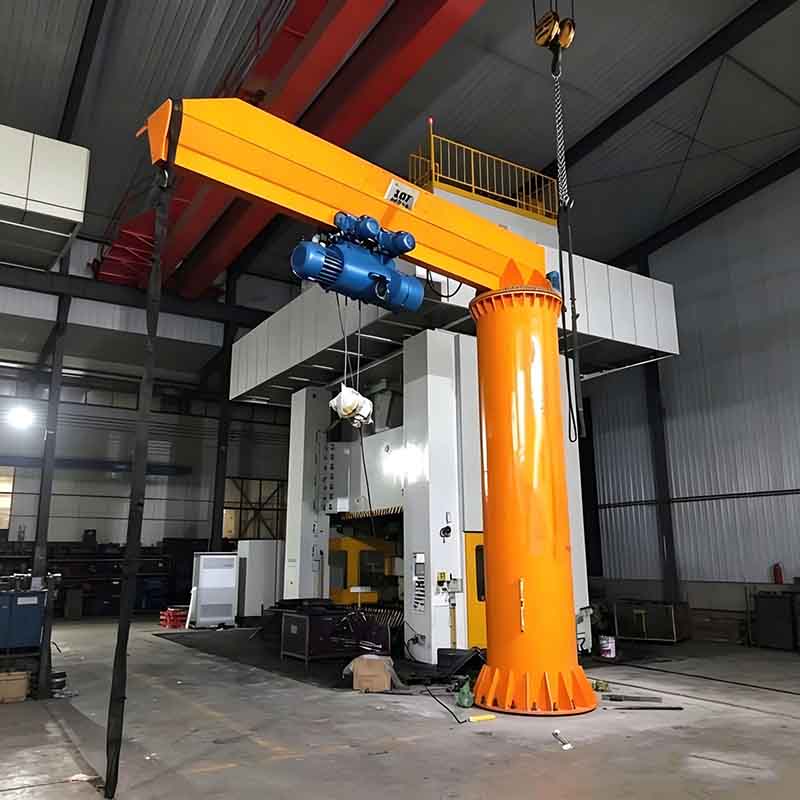

• Tel-halatlı vinçKapasitenin veya kaldırma yüksekliğinin tipik zincirli-vinç sınırlarını aştığı durumlarda - belirtilir.
• Manuel zincir bloğu- kullanım noktasında güç kaynağının pratik olmadığı nadir asansörler için uygundur.

Tam nominal kaldırma yüksekliğinin kolun altında kullanılabilir kalması için, kaldırma tavan boşluğu, kanca yaklaşımı ve araba boyutları, vincin alçak-boşluk boşluğu profiline göre kontrol edilmelidir.







Zemine monteli pergel vinç diğer vinç konfigürasyonlarıyla değiştirilemez ve montaj yöntemi genel bir tercih yerine saha koşullarına uygun olmalıdır:

• Duvara veya kirişe-monteli pergel vincine - karşı zemin ünitesi kendi yükünü özel bir temele taşır, böylece doğrulanmış bir bina yapısının bulunmadığı bir yere kurulabilir. Bunun aksine, kirişe veya duvara- monte edilen bir vinç kolu, tam vinç yükü durumu için derecelendirilmiş mevcut bir yapısal eleman gerektirir.
• Ağırlıklı bir taban üzerindeki taşınabilir pergel vinçle karşılaştırıldığında - zemin ünitesi, ankraj bağlantısı yapıldıktan sonra kalıcı bir kurulumdur; taşınabilir bir ünite, temel çalışması olmadan tüm vincin yerini değiştirebilme yeteneği için kalıcılığı değiştirir.

Uygun bir yapısal kirişin veya kolonun halihazırda mevcut olduğu ve zemin alanının sınırlı olduğu durumlarda, kirişe-monte konfigürasyon daha verimli olabilir. Kaldırma noktasının konumlar arasında hareket etmesi gereken durumlarda taşınabilir bir taban uygun alternatiftir. Kaldırma noktası sabit olduğunda ve yükü taşımak için mevcut hiçbir yapıya güvenilemediğinde zemine monteli pergel vinç doğru seçimdir.





• Makine-araç yükleme ve boşaltma istasyonları
• Kaynak ve imalat hücreleri
• Ekipman servisi ve bileşen değişimi için bakım bölmeleri
• Sabit bir iş istasyonunda kalıp ve kalıp işleme
• Özel, tekrarlanabilir bir kaldırma bölgesi gerektiren depo ve sevkıyat noktaları
• Yük aktarımı için uygun duvar veya tavan yapısal elemanı olmayan tesisler







Zemine monteli pergel vinç, yalnızca nominal kapasiteye göre boyutlandırılamaz. Bir teklif sonuçlandırılmadan önce aşağıdaki veriler doğrulanmalıdır:

1. Kancaların, askıların ve kancanın altındaki-herhangi bir-ekin ağırlığı dahil olmak üzere nominal yük.
2. Kolon merkez hattından amaçlanan en uzak kanca konumuna kadar ölçülen çalışma yarıçapı.
3. Vinç gövdesi boyutları da dahil olmak üzere gerekli kanca yüksekliği ve mevcut tavan boşluğu.
4. Döndürme kapsamı, engel konumları ve dönüş açısına ilişkin herhangi bir kısıtlama.
5. Saat başına kaldırma sayısını ve vardiya başına toplam çalışma saatlerini içeren görev döngüsü.
6. Döşeme kalınlığı, beton kalitesi ve donatı dahil olmak üzere mevcut zemin ve temel durumu veya yeni bir temelin döküleceğine dair onay.
7. Kurulum planına ve gelecekteki yer değiştirme gereksinimlerine bağlı olarak tercih edilen taban plakası montaj yöntemi.





Temel, daha sonra tamamlanacak ayrı bir-inşaat işi öğesi değil, vincin yapısal bir bileşenidir. Taban plakası boyutları, ankraj cıvatası modeli, gömme derinliği ve beton özellikleri, temel dökülmeden veya mevcut döşeme delinmeden önce onaylanmış yük durumundan - dikey yük, yatay kesme ve nominal uzanma noktasındaki devrilme momentinden - elde edilmelidir. Kurulumdan sonra, vinç hizmete alınmadan önce kolon şakül, vinç kolu dönüş açıklığı, araba hareketi ve kaldırma işlemi doğrulanmalı ve periyodik inceleme, geçerli yerel kaldırma-ekipmanı gerekliliklerine uygun olmalıdır.





Yer pergel vinci nedir?

Zemin pergel vinci, kendi taban plakasına ve özel beton temele sabitlenmiş bir sütuna sahip, döner bir konsol kaldırma sistemidir; bu, onu mevcut bir yapıya veya hareketli bir tabana dayanan duvara-monte, kirişe{- monteli ve portatif pergel vinç türlerinden ayırır.

Zemine monteli pergel vinç ile zemine monteli pergel vinç arasındaki fark nedir?

Her ikisi de kolonu bir bina duvarı, kirişi veya kolonu yerine kendi temeline sabitlenen bir pergel vinci ifade eder.

Zemine monteli pergel vinç özel bir temel gerektirir mi?

Evet. Taban plakası, dikey yükü, yatay kesmeyi ve devrilme momentini, belirli kapasite ve erişim kombinasyonu için boyutlandırılmış bir temele aktarmalıdır. Küçük boyutlu veya doğrulanmamış bir temel, bu vinç sınıfında dengesizliğin en yaygın nedenidir.

Zemine monte pergel vinç mevcut bir levhaya monte edilebilir mi?

Mevcut döşeme kalınlığının, beton kalitesinin ve donatının hesaplanan reaksiyonlar için yeterli olduğunun doğrulanması koşuluyla yapılabilir. Mevcut zeminin bu gereksinimi karşılayamadığı durumlarda, bunun yerine dökme-veya manşonlu-yerleştirme temeli kullanılmalıdır.

Zemine monteli pergel vinç hangi kapasiteyi ve erişim alanını kapsayabilir?

Bu ürün sınıfındaki konfigürasyonlar genellikle nominal kapasitede 125 kg ila 5.000 kg ve erişimde 2 m ila 10 m arasındadır; daha uzun erişim ayarları, izin verilen daha düşük kapasiteye karşılık gelir. Özel kombinasyon temel tasarımına göre doğrulanmalıdır.

Zemine monteli pergel vinçle ne tür bir vinç çalışır?

Nominal kapasiteye, gereken kaldırma hızına, görev sınıflandırmasına ve düşük-boşluk payı profilinin altındaki mevcut tavan boşluğuna göre seçilen bir elektrikli zincirli vinç, tel- halatlı vinç veya manüel zincir blok, vinç kolu koluna monte edilebilir.
