Vinç İletken Ray Sistemi

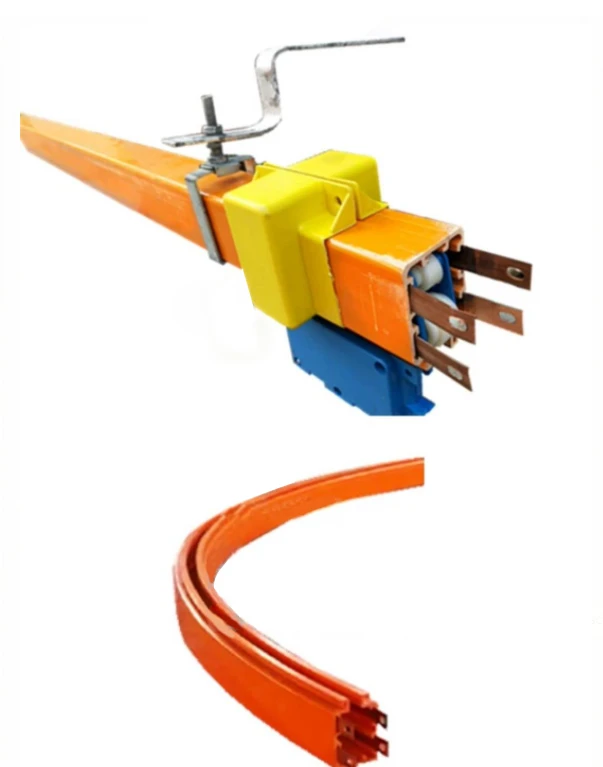

1. Çok kutuplu kesintisiz bara sistemi
Dikişsiz vinç iletkeni bara, elektrikli vinç, elektrikli kiriş ve elektrikli tek kirişli köprü vinci için kullanılabilir; istifleyici, elektromekanik ürünler için otomatik algılama hattı, otomatik üretim hattı, mobil elektrikli aletler ve diğer mobil güç alma ekipmanlarının yanı sıra fabrikalar, madenler, atölyeler. Şu anda, genellikle koruma seviyesi ve izolasyonda büyük gelişme gösteren, güvenli ve güvenilir olan H sınıfı güvenlik barası kullanılmaktadır.

İletken miktarı: 3P, 4P, 6P
Akım: 30A~140A
İletken malzeme: Oksijensiz bakır
Muhafaza malzemesi PVC (ısı direnci özelliği 70 derece --40 derece)

2. Tek kutuplu sürgülü telli bara sistemi
Tek kutuplu kayar tel veya tek kutuplu iletken çubuk olarak da adlandırılan tek kutuplu bara, vinç güç kaynağı güvenliğini, verimli ve istikrarlı olmasını sağlamak için en son düzenlemelere uygun olarak üretilmiş, gezer gezer vinçler için modern ve gelişmiş bir vinç güç kaynağı sistemidir. Tek kutuplu baralar, gezer vinçlerinize gücü bakır vinç bara ve alüminyum vinç bara ile birlikte sunulan dört hat üzerinden besler.

Tek kutuplu busbar, iç veya dış mekan uygulamalarında kullanılabilir ve düz veya kavisli sisteme dikey veya yatay olarak monte edilebilir. Dış mekan uygulamaları veya zorlu koşullar için, tek kutuplu baralar, antioksidan, UV ışınlarına dayanıklı, darbeye dayanıklı ve aşağıdaki ortamlara uygulanabilir gezer gezer vinç güvenliğini sağlamak için çeşitli boyutlardaki vinç iletken çubuklarını korumak için farklı boyutlarda koruyucu bir kapakla birlikte mevcuttur. sıcaklık -40 ~ 115 derece .
3. Çok kutuplu kapalı bara sistemi
Kinocranes serisi kapalı bara sistemi, yüksek mukavemet ve yüksek yalıtım performansına sahip yarı kapalı mühendislik plastik borularının altına çok kutuplu bakır çubuklarla gömüldüğünde güç iletim barası olarak kullanılır. Mobil elektrikli ekipman tarafından sürüldüğünde eş zamanlı hareket gerçekleştirebilen kompakt ve esnek toplayıcı araba ile kurulmuştur. Bu arada, iletken ray üzerinde kayan temas elde etmek için çok kutuplu fırçalı kollektör montajı, iletken raydan gelen güç kaynağını mobil enerjili tesislere güvenilir bir şekilde iletecektir.

4. Copperhead iletken sistemi
Copperhead İletken Sistemi: T şeklindeki bir çelik bölüme monte edilmiş bir bakır çubuk. Bakır çubuk elektrik akımını iletir ve T çubuk daha fazla güç ve daha güvenilir elektrik teması sağlar.
5. Davul sistemi
Tambur sistemi ağırlıklı olarak ağır hizmet portal vinci için kullanılır.
Çalışma prensibi:
Kablo tamburu üzerindeki güç kısmı ve hız ayar kısmı, benzersiz elektriksel ve mekanik özelliklere sahip motor tarafından üstlenilir. Motor, geniş bir hız düzenleme aralığına ve yumuşak mekanik özelliklere sahiptir. Yük değiştiğinde buna bağlı olarak motorun çalışma hızı da değişir yani yük arttığında hız düşer, yük azaldığında hız artar.
Ayrıca motor, torkunun ve hızının mekanik karakteristik eğrisi üzerinde herhangi bir noktada uzun süre kararlı bir şekilde çalışabilir, böylece kablonun makaranın karşılık gelen yarıçapında uygun sarım hızı ve gerilimi elde etmesini sağlayabilir.
1) Kablo sarma motorunun çıkış torku güçtür ve makara, kabloyu toplamak için yavaşlama kısmı tarafından tahrik edilir.
2) Kablo motorunun çıkış torku, kablonun makaradan hızla çıkmasını engelleyen ve kablo döşemesinin senkronizasyonunu sağlayan bir engelleme kuvvetidir.
3) Uzun süreli kilitli rotorlu motor, kapatma sırasında disk tipi normalde kapalı bir frenle donatılmıştır; bu, motor kapatıldığında kablonun yerçekimi nedeniyle makaradan kaymamasını sağlayabilir.
