Gezici Pergel Vinçler

Hareketli pergel vinçler, sürekli bir üretim alanı boyunca yerel kaldırma kapsamı sağlar. Konsol kolu, bir bina duvarına, sütunlara veya bağımsız destek çeliğine sabitlenmiş bir pist üzerinde hareket ederek çalışma koridoruna bir direk yerleştirmeden bir dizi iş istasyonuna hizmet eder. Bu sistem makine desteği, montaj, bakım, yükleme ve istasyonlar arası transfer senaryolarına mükemmel şekilde uyar. Sabit pergel vinçler genellikle bu operasyonlar için yeterli çalışma alanını kapsamamakta başarısız olurken, tavan vinçleri geniş alanlardaki görevlerin yerine getirilmesinde- başvurulacak seçenek haline gelir.

Duvara monteli gezer pergel vinçler, fabrika yapısal yerleşimlerine bağlı olarak ana tavan vinci seviyelerinin altında çalışabilir. Sık sık kısa-döngülü iş istasyonu taşıma görevlerini, geleneksel bölme çapındaki kaldırma işlerinden etkili bir şekilde ayırır. Bu arada, personelin hareketi, tramvay geçişi, demirbaş yerleştirme ve-sahada malzeme dolaşımı için engelsiz zemin alanı sağlar.

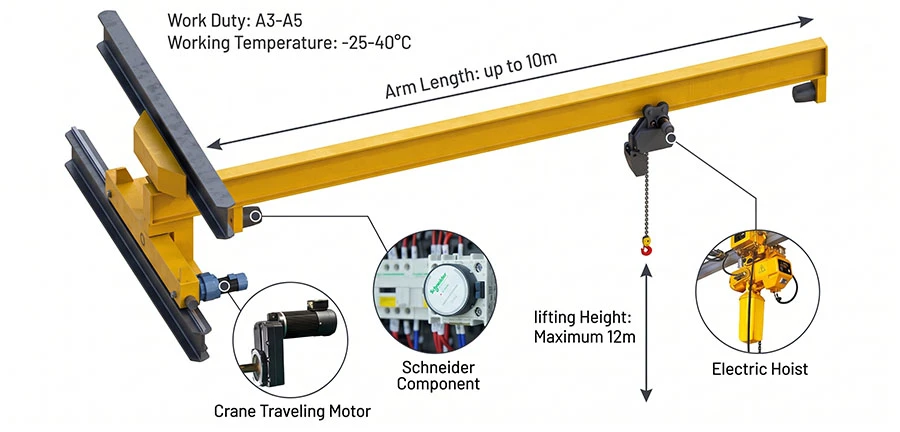

Hareketli pergel vinç, bir pist, hareketli bir konsol yapısı, bir kaldırma ünitesi ve bir kontrol sisteminden oluşur. Konfigürasyon; yük, çalışma yarıçapı, hareket uzunluğu, gerekli kanca yaklaşımları, görev döngüsü ve mevcut bina desteğine göre belirlenir.

• Pist:duvara-monte edilmiş, sütuna-desteklenmiş veya bağımsız çelik destekle taşınmış; Tam dikey, yatay ve dinamik vinç yükleri için tasarlanmıştır.
• Hareketli konsol kolu:inşaat hattından iş istasyonlarına, makinelere, raflara veya yükleme konumlarına yanal erişim sağlar.
• Seyahat mekanizması:Yüke, seyahat uzunluğuna, çalışma frekansına ve konumlandırma gereksinimlerine göre seçilen, pist boyunca manuel veya motorlu hareket.
• Kaldırma ünitesi:nominal yüke, kaldırma yüksekliğine, çalışma görevine ve hıza göre seçilen elektrikli zincirli vinç veya{0}elektrikli halatlı vinç.
• Araba:Taşıma zarfının kontrollü yatay konumlandırma gerektirdiği durumlarda vinç kolu boyunca manüel veya elektrikli hareket.
• Kontrol sistemi:Saha işletim prosedürü ve görünürlük gerekliliklerine göre belirlenen düzenlemeyle kablolu asılı veya radyo kontrolü.







Parametre	Mühendislik Aralığı / Gereksinim
Nominal kaldırma kapasitesi	kadar6.3 t; son seçim, kanca bloğu, donanım ve alt-kanca ekipmanı da dahil olmak üzere asılı yükün tamamına dayanmaktadır
Kol uzunluğu	kadar12 m; gerekli erişim, bina açıklığı, kanca yaklaşımı ve çalışma yarıçapındaki yüke göre belirlenir
Vinç yolculuğu	Duvar- veya sütun-desteklenen bir pist boyunca; pist uzunluğu servis hattına ve bina ızgarasına uyacak şekilde tasarlanmıştır
Çalışma kapsamı	Bir dizi iş istasyonu, makine veya depolama konumu boyunca sürekli kapsama
Kaldırma ünitesi	Yüke, kaldırma yüksekliğine, görev döngüsüne ve gereken hıza göre seçilen elektrikli zincirli vinç veya elektrikli-halatlı vinç
Pergel arabası	Yük taşıma sıklığına ve konumlandırma gereksinimine göre manuel veya motorlu
Vinç seyahat sürücüsü	Pist uzunluğuna, vinç yüküne ve seyir görevine göre manuel veya motorlu olarak seçilir
Kontrol yöntemi	Saha güvenlik değerlendirmesine bağlı olarak kablolu asılı veya radyo kontrolü
Kurulum seviyesi	Katmanlı bir taşıma düzeninin gerekli olduğu yerlerde, bir tavan-vinç pistinin altına yerleştirilebilir
Yapısal destek	Bina duvarı, kolonlar, braketler, bağlantılar ve pist destek çeliği mühendislik doğrulaması gerektirir

Kapasite notu:Nominal kapasite tam asılı yük için geçerlidir. Kanca bloğu, kaldırma kirişi, yayıcı, halat ve diğer alt-kanca ekipmanının ağırlıkları dahil edildikten sonra yük taşıma kapasitesi belirlenmelidir.





Hareketli pergel vinçler, birden fazla bitişik istasyonun aynı kaldırma yolunu gerektirdiği durumlarda uygulanır. Tipik uygulamalar şunları içerir:

• Bir üretim bölümünün bir tarafı boyunca konumlandırılmış hizmet veren takım tezgahları, imalat ekipmanları ve montaj istasyonları.
• Bileşenlerin işleme, muayene, montaj ve paketleme pozisyonları arasında aktarılması.
• Tanımlanmış bir servis hattında kalıpların, fikstürlerin, takımların, fabrikasyon parçaların ve bakım bileşenlerinin kullanılması.
• Boş zemin alanının korunması gereken rafları, paletleri, konveyörleri ve çalışma masalarını yükleme ve boşaltma.
• Tüm kısa çevrimli asansörleri ana vince atamadan, bir tavan vincinin altındaki veya yanındaki yerel iş istasyonlarını desteklemek.

Hareketli pergel vincin, tüm alan boyunca tavan vincinin yerini alması amaçlanmamıştır. Tanımlanmış bir doğrusal taşıma bölgesi sağlar. Pist konumu ve vinç kolu erişimi, yalnızca nominal bina boyutlarından ziyade gerçek kaldırma noktalarından ayarlanmalıdır.







Kaldırma görevini tanımlayın

Maksimum kaldırılan yükü, kaldırma yüksekliğini, saat başına kaldırma sayısını, ortalama seyahat mesafesini, çalışma vardiyalarını ve gerekli konumlandırma doğruluğunu sağlayın. Bu veriler, kaldırma görevi sınıflandırmasını ve manuel mi yoksa motorlu vinç kolu ve vinç hareketinin uygun olup olmadığını belirler.

İşleme zarfını onaylayın

Her iş istasyonundaki pist uzunluğunu, vinç kolu uzunluğunu, kanca yüksekliğini, duvar-yan yaklaşımını, dıştan takmalı yaklaşımı ve engelleri tanımlayın. Makine korumaları, kanallar, erişim kapıları, raf yükseklikleri ve bakım açıklıkları yerleşim incelemesine dahil edilmelidir.

Bina desteğini doğrulayın

Hareketli pergel vinçler, destek yapısına dikey reaksiyonlar, yatay kuvvetler ve dinamik etkiler uygular. Önerilen pist yükleri açısından mevcut duvarlar ve kolonlar kontrol edilmelidir. Bina yapısının yeterli olmadığı durumlarda sistem tasarımına bağımsız destek çeliği dahil edilebilir.

Tavan vinçleri ile koordinasyon sağlayın

Bir bölmede iki taşıma seviyesi oluşturmak için tavan vinci pistinin altına bir duvar gezer vinç yerleştirilebilir. Dikey açıklık, örtüşme bölgeleri, elektrik yönlendirmesi, hareket sınırları ve çalıştırma kuralları kurulumdan önce gözden geçirilmelidir.

Kontrol ve güç düzenlemesini seçin

Kontrol konumu, yük yolunun net bir şekilde gözlemlenmesini sağlamalıdır. Kablo yönetimi, güç kaynağı yönlendirmesi, askı uzunluğu ve tüm radyo-kontrol gereksinimleri düzen ile tanımlanmalıdır. Elektrik detayları saha temini ve çalışma ortamı onaylandıktan sonra seçilir.





Gezici pergel vinç nedir?

Hareketli pergel vinç, duvar- veya sütun- destekli bir pist boyunca hareket eden bir konsol vinçtir. Sabit bir dairesel kapsama alanı yerine bir iş istasyonu hattı boyunca sürekli kaldırma kapsama alanı sağlar.

Hareketli pergel vinç ile sabit pergel vinç arasındaki fark nedir?

Sabit bir pergel vinç, montaj noktası çevresinde tanımlanmış bir yarıçapa hizmet eder. Hareketli bir pergel vinç, bir pist boyunca hareket ederek, bir pergelin birkaç iş istasyonuna veya makine pozisyonuna sırayla hizmet vermesine olanak tanır.

Hangi kapasite mevcut?

6,3 tona kadar nominal kapasiteye sahip konfigürasyonlar mevcuttur. Nihai kapasite, toplam asılı yük, görev döngüsü, vinç kolu uzunluğu, pist düzenlemesi ve yapısal destek durumu arasından seçilir.

Hangi pergel uzunluğu sağlanabilir?

12 m'ye kadar kol uzunlukları tasarlanabilir. Kullanılabilir uzunluk bina açıklığına, gerekli kanca yaklaşımına, çalışma yarıçapındaki yüke ve planlanan taşıma kapsamına bağlıdır.

Hareketli pergel vinç için beton bir temel gerekir mi?

Duvar- veya sütun-destekli bir hareketli pergel vinç, çalışma alanında zemine- monteli bir direk kullanmaz. Ancak bina yapısı veya bağımsız destek çeliği, vinç pisti yüklerine göre tasarlanmalıdır.

Tavan vinci ile aynı alanda çalışabilir mi?

Evet, yerleşim düzeni yeterli dikey ve yatay açıklık sağladığında. Gezici pergel vinç, bölümün iş istasyonu tarafına hizmet vermek için genellikle tavan üstü-vinç pistinin altına kurulur. Paylaşılan çalışma alanları, tanımlanmış açıklık ve çalıştırma kontrolleri gerektirir.

Vinç hareketi ve vinç kolu hareketi nasıl kontrol edilir?

Seyahat manuel veya motorlu olabilir. Doğru düzenleme, vinç yüküne, pist uzunluğuna, çalışma frekansına, gerekli konumlandırma doğruluğuna ve saha iş akışına göre belirlenir.





Mühendislik incelemesi için yük verilerini, gerekli kapsama alanını, kaldırma yüksekliğini, görev döngüsünü ve bina düzenini gönderin. Ortaya çıkan konfigürasyon, amaçlanan taşıma hattı için pist desteğini, vinç kolu erişimini, kaldırma ünitesini, hareket tahriklerini ve kontrol düzenlemesini tanımlayabilir.
